| VOLVER A LA PÁGINA PRINCIPAL | MIRAR FICHAS TÉCNICAS PRODUCTOS |
| CATALOGO GENERAL DE PRODUCTOS | CONTACTAR CON VENTAS/SALES |
URVAKUIM S.L., C/ Poeta Maragall 14, 08130 Santa Perpetua de la Mogoda (Barcelona)
Tel. 93 560 74 05 Fax. 93 560 64 58 urvakuim@hotmail.com

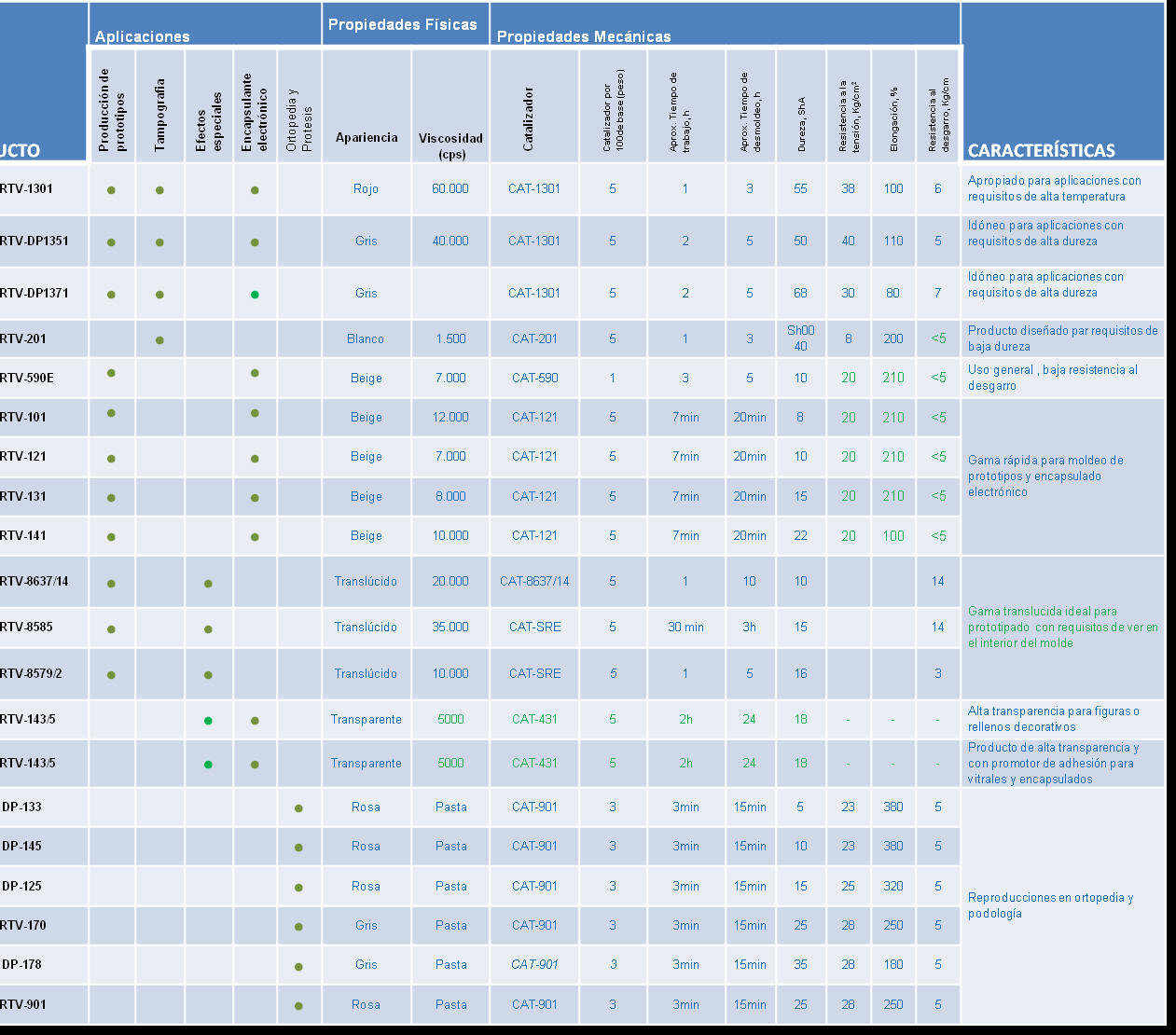

CATÁLOGO DE CAUCHOS DE SILICONA PARA LA FABRICACIÓN DE MOLDES, DE TÉCNICAS DE MODELADO Y MODO DE EMPLEO.
|
RTV-2 Elastómeros de Condensación
Son elastómeros de silicona de dos componentes que mezclados a temperatura ambiente curan por policondensación obteniéndose un producto final flexible y elástico. Las siliconas para moldes e utilizan ampliamente en la elaboración de moldes para la reproducción de modelos de cera, cerámica, madera, metal, piedra, yeso, etc. en materiales como resinas de poliéster, poliuretano, piedra artificial, alabastro, yeso,...Aplicados con diferentes catalizadores se obtienen distintas propiedades mecanicas según sean las necesidades. Tienen las siguientes características: Excelente fidelidad y reproduccón fiable de objetos seleccionados, Buenas propiedades mecánicas, Excelente estabilidad térmica, Mantienen la flexibilidad térmica a bajas temperaturas (-40 grados), Baja compresión set, Alta resistencia dieléctrica, Baja inflamabilidad y Pigmentables.
•Amplia
gama de opciones en la dureza, resistencia a la tracción, elongación y
propiedades de flujo
•Diferentes
tiempos de trabajo y desmoldeo para elegir según las necesidades
•Resistencia
de las características frente al calor y frío extremos, baja o alta
humedad, inmersión en agua, aceite, el ozono, los rayos UV, etc.
•Buen
comportamiento de aislamiento eléctrico
•Ofrecen
un gran rendimiento de sellado mecánico con flexibilidad a largo plazo,
elasticidad y resistencia al envejecimiento, grietas y
deformación por compresión

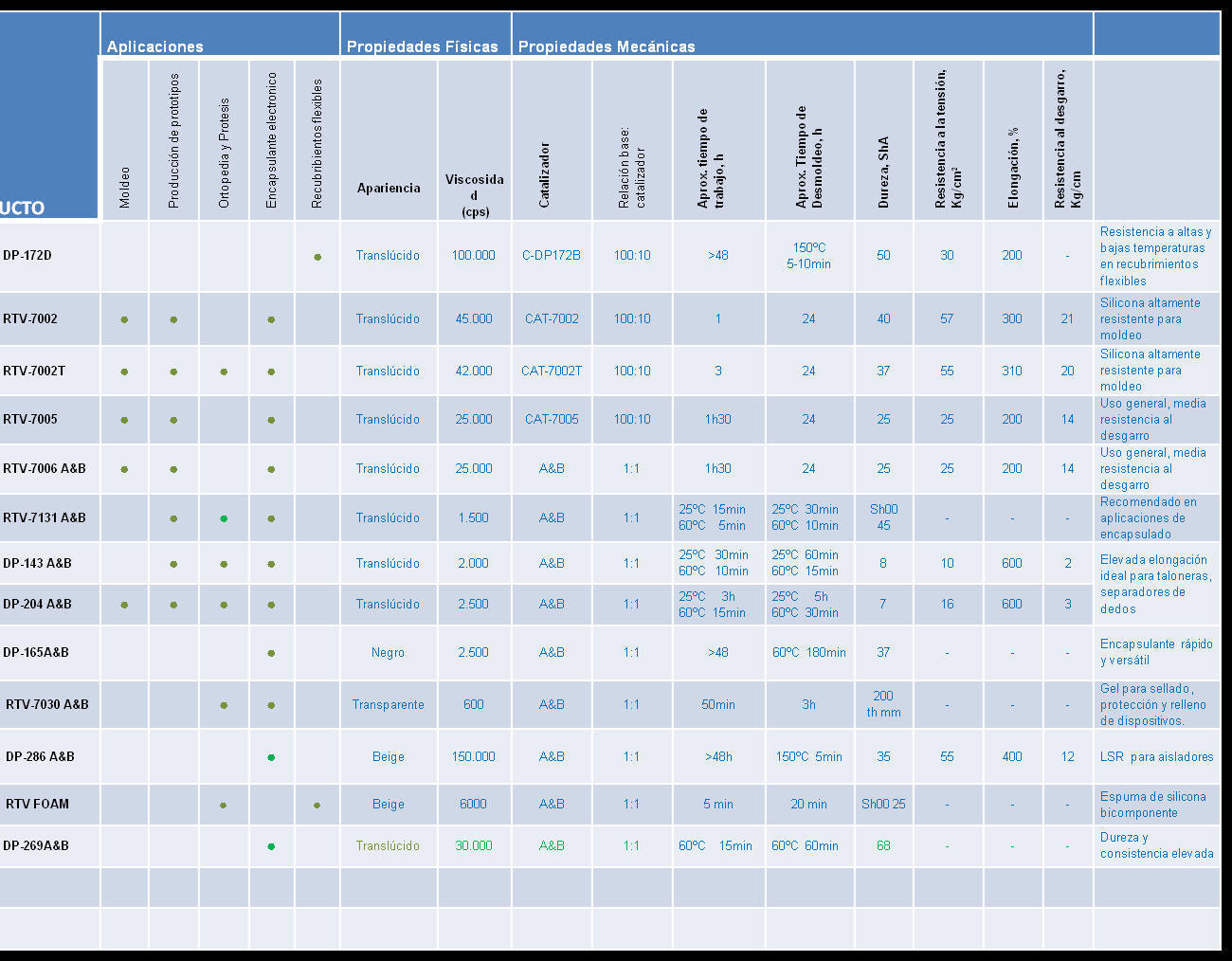

Elastómeros de Adición
Son elastómeros de silicona de
dos componentes que mezclados a temperatura ambiente curan por poliadición
obteniéndose un producto final flexible y elástico
•No
generan subproductos de reacción, Sin contracción , Gran influencia de
la temperatura en el tiempo de trabajo, Buenas propiedades mecánicas,
Estabilidad térmica (180ºC), Mantienen la flexibilidad a bajas
temperaturas(-40ºC), Baja compresión set , Alta resistencia dieléctrica
, Baja inflamabilidad y Pigmentables
Aditivos para Elastómeros de Silicona
Desmoldeantes
Los desmoldeantes confieren propiedades
antiadherentes facilitando así la obtención de las piezas mas rápida
y limpiamente.
Agentes de imprimación
Aditivos desarrollados para mejorar la adherencia de
los elastómeros de silicona de condensación mono vulcanizada y
materiales bi-componente, en acero, cobre, madera, plástico, etc.
Disolventes de siliconas
Productos diseñados para la eliminación de
siliconas
vulcanizadas y preparación de superficies.
Reductor de viscosidad
Aditivo
no reactivo usado como plastificante o reductor
de viscosidad.
Catalizadores Específicos
Confieren propiedades especificas según las
necesidades del cliente.
Agente tixotrópico
Aditivo que confiere al elastómero la
consistencia adecuada para aplicaciones verticales.
Pastas de Color
Es una gama de colorantes
empastados de última generación
especialmente formulados para la coloración
de todo tipo de productos no acuosos a base
de silicona.
Masterbatches
Productos
diseñados para mejorar las
propiedades mecánicas de los RTV-2
Silicona multiusos
RTV-2
MOLDEO
MODO DE EMPLEO
•Preparación
del sustrato
La superficie del
original debe estar
limpia y libre de
residuos. Si es
preciso, y cuando el
sustrato sea poroso,
utilice un agente de
desmoldeo adecuado.
• Mezcla
Vierta en un
recipiente limpio
las partes
correspondientes en
peso de base y
catalizador
(véase precauciones
en la inhibición del
curado) y mezcle
ambos componentes
hasta que el agente
de curado esté
completamente
dispersado en la
base.
Puede mezclar
manualmente o con
ayuda de un agitador
mecánico, pero no
mezcle durante un
periodo de tiempo
prolongado
ni exponga la
mezcla a temperatura
superior a 35ºC. Es
preferible mezclar
siempre pequeñas
cantidades para
asegurar una buena
mezcla de la base y
el agente de curado.
Se recomienda
encarecidamente
eliminar el aire
atrapado colocando
la mezcla en una
cámara de vacío,
dejando que se
expanda
completamente y acto
seguido se colapse.
Mantenga la mezcla
durante 1 ó 2
minutos más en la
cámara de vacío y
luego proceda a
examinarla; si no
aparecen burbujas de
aire puede
utilizarla. Al
desairear la mezcla
en vacío se
producirá un aumento
de volumen de 3 a 5
veces por lo que
conviene utilizar un
recipiente
suficientemente
grande.
Nota: Si no
dispone de un equipo
de desaireado por
vacío , puede
minimizar las
oclusiones de aire
mezclando una
pequeña cantidad de
base y agente de
curado y, en seguida
con ayuda de un
pincel aplicar sobre
el original una capa
de 1 o 2mm. Mantener
a temperatura
ambiente hasta que
la superficie esté
libre de burbujas y
la capa haya
empezado a curar.
Mezcle otra cantidad
de base y agente de
curado y proceda tal
como se indica a
continuación hasta
obtener el molde
acabado.
•Aplicación
de la mezcla y
curado
Vierta la base
mezclada con el
agente de curado lo
antes posible sobre
el original,
evitando las
oclusiones de aire.
El material
catalizado curará en
el plazo de 18 a 24
horas a temperatura
ambiente (22-24ºC),
formando un molde de
goma flexible que
puede separarse
fácilmente del
original (en
función del
elastómero y
catalizador elegido
se obtendrán
diferentes tiempos
de trabajo y curado).
Si la temperatura de
trabajo es
significativamente
más baja, el tiempo
de curado será más
largo.
Reticulación
por condensación:
debido al tipo de
reacción que se
produce durante el
proceso, los
alcoholes volátiles
que se generan
provocan una
contracción de las
piezas (<1%). Para
que la reacción se
produzca
correctamente es
necesario un
porcentaje de
humedad atmosférica
mínimo del 40% para
conseguir un
endurecimiento libre
de adherencia.
Inhibición del
curado
Todos los
elastómeros de
silicona que curan
por adición
son susceptibles de
inhibición del
curado cuando entran
en contacto con
determinados
materiales y
productos químicos.
Si el elastómero
sólo ha curado
parcialmente al cabo
de 24 horas, o si
tiene la superficie
pegajosa, quiere
decir que se ha
producido una
inhibición. Las
aminas y los
materiales que
contienen azufre son
inhibidores fuertes,
al igual que las
sales
órgano-estañadas
utilizadas en los
elastómeros de
silicona de curado
por condensación.
Recomendamos
encarecidamente
comprobar antes de
emplear este
material, que los
recipientes de
mezcla, los
materiales de los
moldes, los
originales y los
agentes de desmoldeo
no tengan ningún
efecto inhibidor.
TÉCNICAS DE
MODELADO
Existen
diferentes
tipos de
técnicas de
modelado,
que vendrán
dadas en
gran parte
por la
geometría
del modelo
original.
|
